Rúry pre dopravu a ťažbu ropy a plynu

Oceľové bezšvíkové rúry pre prepravu horľavých kvapalín sú v prvom rade určené pre vysokotlakové potrubia na dopravu plynu, ropy a ďalších horľavých kvapalín v ťažobnom, chemickom a energetickom priemysle. Rúry sú vyrábané z uhlíkových a legovaných ocelí.

Olejárske rúry sa vyrábajú valcovaním za tepla.  Vstupným polotovarom sú kontinuálne odlievané bloky. Olejárske rúry sa používajú v ťažobnom priemysle pri získavaní ropy a zemného plynu

Olejárske rúry - rúry pre dopravu a ťažbu ropy a plynu


Rozmery rúr

pre prepravu horľavých médií

VONKAJŠÍ PRIEMER (D)10,3 – 114,3 mm
(0,405 – 4,5 inch)
HRÚBKA STENY (t)1,7 – 13,5 mm
(0,068 – 0,531 inch)
EURÓPSKE NORMYDIN 2448,
EN ISO 3183 (EN 10220),
ISO 4200
AMERICKÉ NORMYAPI 5L (EN 10220),
ASME B 36.10M

pre olejárske rúry

VONKAJŠÍ PRIEMER (D)26,67 – 114,3 mm
(1,05 – 4,5 inch)
HRÚBKA STENY (t)2,87 – 9,65 mm
(0,113 – 0,38 inch)
AMERICKÉ NORMYAPI 5CT
Rozmerová norma Rozmery (D x t) Rozmerová tabuľka
APIAPI 5CT26.7 x 2.87 – 114.3 x 8.56 mm [1.050 x 0.113 – 4.500 x 0.337 in]
Rozmerová norma Rozmery (D x t) Rozmerová tabuľka
DIN244810.2 x 0.5 – 139.7 x 16.0 mm
UNI708810.2 x 0.5 – 139.7 x 16.0 mm
UNI728710.2 x 0.5 – 139.7 x 16.0 mm
APIAPI 5L (EN 10220)10.3 x 1.7 – 114.3 x 13.49 mm [0.405 x 0.068 – 4.500 x 0.531 in] [1/8 – 4 1/2 NSD]
EN ISOISO 3183 (EN 10220)10.2 x 0.5 – 139.7 x 16.0 mm

Ocele pre dopravu a ťažbu ropy a plynu

Ocele pre olejárske rúry

API 5CTH40, J55, K55 a N80.

Ocele sú vyrábané v elektrickej oblúkovej peci a sú úplne ukľudnené. Rúry sú dodávané podľa požiadaviek PSL 1. Stupne PSL 2 a PSL 3 (príloha H normy API CT) po dohode.

Ocele pre potrubné rúry

EN ISO 3183PSL1L210, L245, L290, L320, L360, L390, L415 a L450.
PSL2L360NE alebo X52NE, L415NE alebo X60NE.
API 5LPSL1A, B, X42, X46, X52, X56, X60 a X65.

Norma TDP Akosť ocele (otvor kartu výrobku)
APIAPI 5CT
APIAPI 5CT
APIAPI 5CT
APIAPI 5CT
Norma TDP Akosť ocele (otvor kartu výrobku)
APIAPI 5L – PSL1
APIAPI 5L – PSL1
APIAPI 5L – PSL1
APIAPI 5L – PSL1
APIAPI 5L – PSL1
APIAPI 5L – PSL1
APIAPI 5L – PSL1
APIAPI 5L – PSL1
UNI7287
EN ISO3183 – PSL2
EN ISO3183 – PSL1
EN ISO3183 – PSL1
EN ISO3183 – PSL1
EN ISO3183 – PSL1
EN ISO3183 – PSL1
EN ISO3183 – PSL1
EN ISO3183 – PSL1
EN ISO3183 – PSL2
EN ISO3183 – PSL2
EN ISO3183 – PSL2
DIN2470-2/17172
DIN2470-1/1629
DIN2470-2/17172
DIN2470-2/17172
UNI7088
DIN2470-2/17172
EN ISO3183 – PSL1
UNI7088
DIN2470-2/17172
DIN2470-2/17172

Dĺžky olejárskych rúr


Hodnoty pre Tubing – čerpacie rúry:

Skupina 1:6,10–7,32 m (20–24 ft)
Skupina 2:8,53–9,75 m (28–32 ft)
Skupina 3:11,58–12,80 m (38–42 ft)

Hodnoty pre Casing – pažnice:

Skupina 1:4,88–7,62 m (16–25 ft)
Skupina 2:7,62–10,36 m (25–34 ft)
Skupina 3:10,36–14,64 m (34–48 ft)

Konce olejárskych a potrubných rúr

Konce rúr kolmé k pozdĺžnej osi rúry a bez otrepov
Konce rúr kolmé k pozdĺžnej osi rúry a bez otrepov.

Konce rúr sú hladké, bez pechovania, závitov a bez nátrubkov.

Olejárske rúry

Odhranenie je možné aplikovať na:

kotlové rúry - odhranenie
  • Rúry priemeru, D: 26,7 – 114,3 mm
  • Hrúbky stien, t: 3,2 – 12,5 mm
  • Dĺžky, L: 4 – 13 m
  • Uhol fazety, alfa: 30°+5°, 37,5°±2,5°
  • Šírka fazety, c: 1,6 ± 0,8 mm

Dĺžky potrubných rúr


EN ISO 3183 a API Spec 5L [m]:

nominálnaminimálnapriemernámaximálna
6 – SRL2.745.336.86
94.118.0010.29
12 – DRL4.2710.6713.72
155.3313.3516.76

EN ISO 3183 a API Spec 5L [ft]:

nominálnaminimálnapriemernámaximálna
20.0 – SRL9.017.522.5
30.013.526.233.8
40.0 – DRL14.035.045.0
50.017.543.855.0

Konce - kotlové rúry - odhranené
Rúry s odhranenými koncami alebo koncami upravenými pre zvar.

Potrubné rúry

Od priemeru 60,3 mm s úkosom podľa noriem:

DIN, ENa = 40° – 60°, c = do 2 mm
ASMEa = 75° ± 5°, c = 1,6 ± 0,8 mm

Balenie rúr

(a) rúry zviazané oceľovou páskou,
(b) zväzky rúr balené do fólie alebo juty,
(c) zväzky rúr balené do drevených bední.

Balíky s kruhovým alebo šesťuholníkovým prierezom s hmotnosťou max 3 000 kg.

Po dohode je možná ochrana povrchu rúr podložením papiera alebo ochrana koncov balíka PVC fóliou.

Balenie STANDARD - zväzok stiahnutý oceľovou páskou
Balenie STANDARD – zväzok stiahnutý oceľovou páskou
Balenie STANDARD - zväzok stiahnutý oceľovou páskou podloženou baliacim papierom
Balenie STANDARD – zväzok stiahnutý oceľovou páskou podloženou baliacim papierom
Balenie STANDARD + (PLUS) - balenie do pásky a polyetylénovej fólie
Balenie STANDARD + (PLUS) – balenie do pásky a polyetylénovej fólie
Balenie PREMIUM A - balenie do drevenej debny
Balenie PREMIUM A – balenie do drevenej debny
Balenie PREMIUM B - balenie do drevenej debny+zväzok rúr je zabalený do fólie
Balenie PREMIUM B – balenie do drevenej debny+zväzok rúr je zabalený do fólie
Balenie PREMIUM C - balenie do plastového obalu a fólie
Balenie PREMIUM C – balenie do plastového obalu a fólie
Balenie PREMIUM D - balenie do fólie+vysatie vzduchu
Balenie PREMIUM D – balenie do fólie+vysatie vzduchu

Skúšanie olejárskych rúr

Rúry sú skúšané podľa požiadaviek predpisu API 5CT, prípadne je možné dohodnúť ďalšie skúšky pri objednávaní rúr.

Tolerancie rozmerov olejárskych rúr

D < 4 1/2 inch = ±0,79 mm (±0,031 inch)
D ≥ 4 1/2 inch = –0,5 % +1,0 % D
T = –12,5 % (+ limitované hmotnosťou)
hmotnosť (1 rúra) = –3,5 % +6,5 %

Značenie rúr

(a) farebnými pásmi na rúrach (alebo balíkoch rúr),
(b) nástrekom bielou alebo čiernou farbou systémom InkJet,
(c) razením (dostupné pre D > 22 mm a t > 2,3 mm).

Balíky rúr sú značené jedným alebo viacerými štítkami s požadovanými údajmi.

Označenie štítkom
Značenie razením

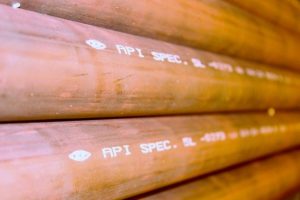

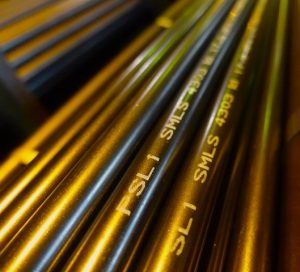

Značenie striekaním
Označenie laserom
Označenie laserom

Skúšanie potrubných rúr

Rúry sú skúšané podľa požiadaviek príslušných noriem.
V každom prípade sa robí skúška nepriepustnosti rúr.

Rúry spĺňajú požiadavky predpisu NACE MR 0175 na odolnosť v kyslom prostredí (SSC – Sulfide Stress Cracking).

Pri objednávaní rúr je možné dohodnúť hodnotu uhlíkového ekvivalentu (CEV).

pre olejárske rúry

API 5CT
EN 102043.1
DIN 500493.1.B

pre potrubné rúry

API 5L
EN 102043.1, 3.2


pre olejárske rúry

Rúry sú vizuálne rovné.

pre potrubné rúry

Rúry sú vizuálne rovné. Maximálna odchýlka je 0,2 % z dĺžky rúry.

olejárskych rúr

Za tepla valcované rúry nie sú ďalej tepelne spracované. Povrch rúr zodpovedá spôsobu výroby.

Normalizačné žíhanie (N) je možné po dohode.

potrubných rúr

Rúry sú obvykle dodávané ako valcované za tepla. Len rúry s DN 6 – 10 prípadne rúry iných rozmerov sú po dohode dodávané ako ťahané za studena a po tvárnení tepelne spracované.

Povrch rúr zodpovedá spôsobu výroby.

Ochrana povrchu rúr

Rúry sa dodávajú bez dočasnej ochrany proti korózii.
Na základe dohody je možné dodávať rúry s dohodnutou protikoróznou ochranou.
Konce rúr môžu byť na základe dohody uzavreté plastovými zátkami.
